TE190、TE191液壓站是我公司近期新開發的一種節能型產品。已獲得國家。它可為各種型號提升機的盤型制動閘配套使用，也可為各類調壓式液動機械配套使用。

     TE190/TE191液壓站完全滿足2016版《煤礦安全規程》第425條的“安全制動必須有并聯冗余的回油通道”要求。

一、基本參數：

      額定壓力：7Mpa

油泵***大油壓：14Mpa

殘    壓：≤0.5Mpa

油泵排量：14升/分

工作油溫：15℃—65℃

用油牌號：N32^#抗磨液壓油（冬季）

N46^#抗磨液壓油（夏季）

比例調壓裝置允許***大輸入電流：800mA

電機功率/轉速：2.2KW/1400R

二、主要特點

   1、A、B兩個出油管的回油通道均采用冗余設計，大大提高了系統安全制動時的可靠性

   2、執行電磁閥統一規格，均為DC24V，可互換；

   3、完全獨立的兩臺泵站系統及二級制動系統；

   4、所有零部件臺面安裝，便于維修。

三、工作原理

    TE190、TE191液壓站，為兩套獨立工作系統，其中主要包括有：電機，油泵，粗過濾器，精濾器，電液調壓裝置，兩套完全獨立的系統，一套工作，一套備用，經一開關簡便轉換。

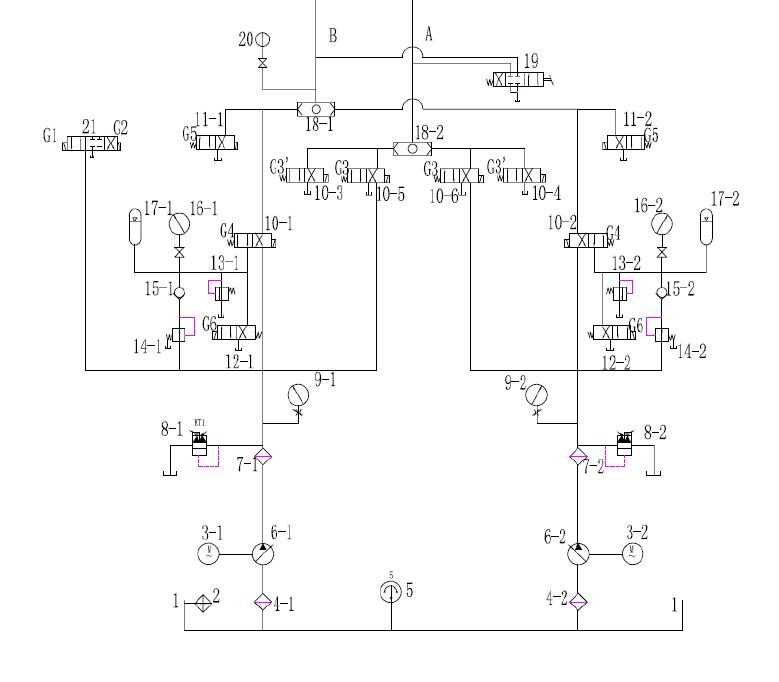

A、B兩個出油管的回油通道均采用并聯的冗余設計，A管通過G3和G3’閥回油，B管通過G5和G6回油，完全滿足2016年版的《煤礦安全規程》第425條關于“安全制動必須有并聯冗余的回油通道”的規定，大大提高了系統安全制動時的可靠性。因而具有較高的使用連續性（詳見工作原理圖1-1）。

工作聯鎖表：
